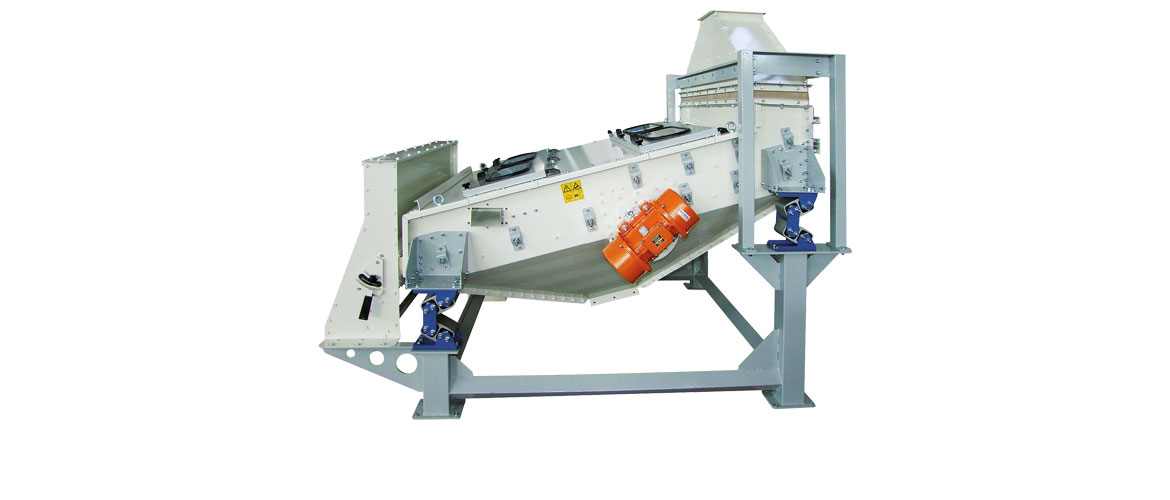

Vibrosetaccio per cereali

Vibrosetaccio per cereali

Separa e i corpi grossi e fini presenti nel prodotto.

È costruito in due versioni: con o senza aspirazione.

Funzionamento

Il prodotto entra per gravità in una tramoggia dosatrice e viene uniformemente distribuito su tutta la sua larghezza.
Il prodotto scende su uno o più setacci, separando le impurità in base alla tipologia dei fori; all'uscita il prodotto buono viene investito da un flusso d'aria trasversale, che asporta le polveri ed i corpi ancora presenti nel prodotto.

mod. VS1

Vibrosetaccio per cereali VS1

mod. VS2

Vibrosetaccio per cereali VS2

Legenda

Prodotto con impurità Prodotto con impurità

Prodotto buono Prodotto buono

Scarto grosse dimensioni Scarto grosse dimensioni

Scarto fine Scarto fine

Aria Aria

Aria con polvere Aria con polvere

Costruzione

  • Intelaiatura di sostegno cassone, costruita con profilati saldati tra loro.
  • Cassone in lamiera pressopiegata in acciaio al carbonio, bullonata tra i vari elementi che la compongono.
  • Supporto bocca entrata prodotto.
  • Tramoggia di entrata prodotto.
  • Struttura lamellare di sostegno setaccio.
  • Canali di aspirazione con base a zampetta.
  • Gruppo di trasmissione vibrazione.

Optional

  • Lastra antiusura.
  • Quadro comando.
  • Tramoggia di scarico prodotto buono.
  • Scivolo scarti.

Specifiche

Disponibile in varie dimensioni e modelli con portata da 30 a 50 t/h (calcolata con mais ps 0,78 t/m3, UR 14%, Impurità 2%).
