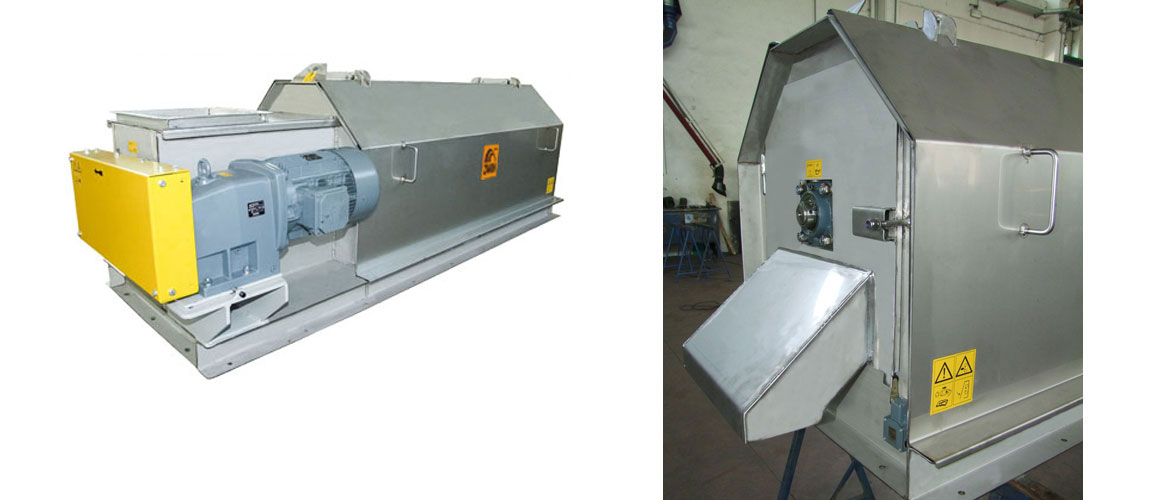

Rotovaglio, porta mobile con bocchetta di scarico

Rotovaglio

Microinterruttori di sicurezza / Rotore con (versione) palette

Rotovaglio

Rotovaglio

Rotovaglio

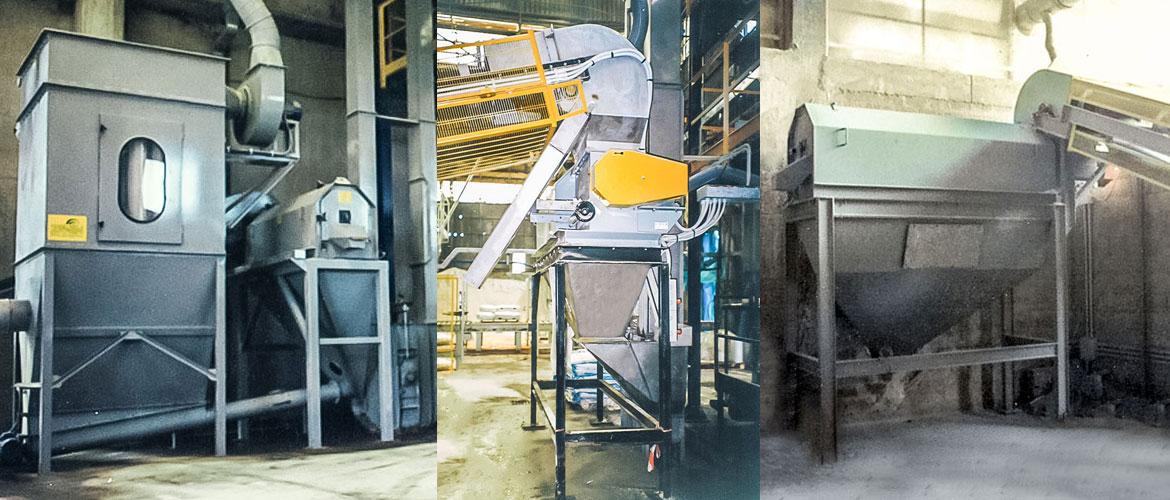

Impianti con Rotovaglio

Rotovaglio

Rotovaglio con tramoggia

Rotovaglio

Rotovaglio

Tratta diverse categorie di prodotti, dai cereali ai fertilizzanti agli inerti.

La sua funzione è di trattare:
• rottura di grumi (cereali - fertilizzanti)
• spazzolatura grano
• sgrondatura di prodotti da liquidi.

Funzionamento

Il prodotto entra in una tramoggia con coclea dosatrice, viene spinto all'interno di un tamburo fisso ricoperto da una griglia intercambiabile.
Il rotore porta delle palette (differenti per tipologia di prodotto) a inclinazione variabile (effetto spirale) che faranno avanzare il prodotto verso l'uscita.
Viene costruita una seconda versione con battitori a inclinazione variabile, montati sul rotore, che esercitando un'azione centrifuga, espellono le parti fini all'esterno della griglia e il prodotto buono esce alla fine del tamburo.

Le soluzioni di lavoro possono essere:
A: Il prodotto buono viene inviato alla fine del tamburo e il sottoprodotto passa attraverso i fori.
B: Il prodotto buono passa attraverso i fori e il sottoprodotto esce alla fine del tamburo.

Rotovaglio

Legenda

  I. Entrata prodotto

 II. Uscita del fine / liquidi

III. Uscita prodotto

IV. By-pass (optional)

Costruzione

  • Carenatura e montanti di supporto tamburo in lamiera stampata in acciaio al carbonio
  • Porta frontale mobile fissata da bulloni
  • Rotore completo di spirale, palette e supporti di tenuta
  • Griglia in lamiera di acciaio al carbonio

Optional

  • Bypass in entrata
  • Costruzione in acciaio INOX
  • Griglia in lamiera d'acciaio INOX

Specifiche

Disponibile in varie dimensioni e modelli con portata da 40 a 90 t/h (calcolata con urea a P.S. 0,9 t/m3 U.R. 1%, impurità 2%).
