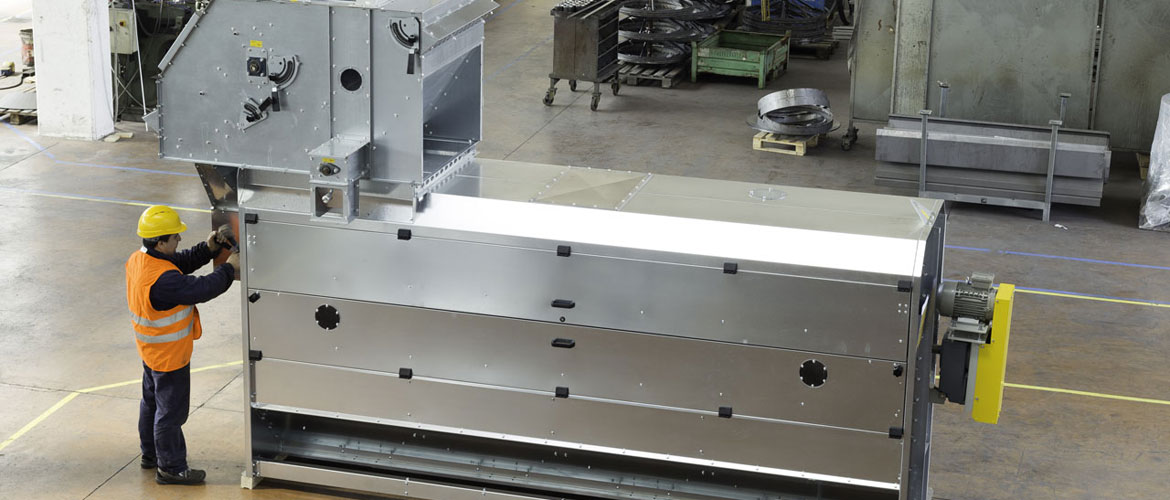

Pulitore rotante con aspirazione PRA

Pulitore rotante con aspirazione PRA

Esempio di installazione pulitore rotante con aspirazione PRA

Esempio di installazione pulitore rotante con aspirazione PRA

Dettaglio tamburo rotante pulitore PRA

Dettaglio tamburo rotante pulitore PRA

Operazioni di regolazione mod. PRA

Operazioni di regolazione mod. PRA

Accesso al tamburo rotante mod. PRA

Accesso al tamburo rotante mod. PRA

Pulitore rotante con aspirazione PRA

Pulitore rotante con aspirazione PRA

Rimuove le particelle di polvere fini in entrata e separa con il tamburo rotante il prodotto buono dagli spezzati e scarti.

È indispensabile per la pulitura dei cereali da immagazzinare per lunghi periodi (evita surriscaldamenti dovuti a pule, sfarinati o spezzati); a trattamento ultimato il prodotto sarà più sano e di gradevole aspetto.

Funzionamento

Il prodotto entra per gravità in un distributore a rullo motorizzato e viene uniformemente distribuito su tutta la sua larghezza; successivamente, con discesa a velo, viene investito da un flusso d'aria trasversale che asporterà le parti più leggere, (decantate da un ciclone o filtro) depositando una parte di polveri più pesanti nella tramoggia di decantazione fornita di coclea espulsione scarti.
Il prodotto pulito da polveri entra in un tamburo rotante cilindrico, ricoperto da griglie intercambiabili. La prima griglia rimuove le impurità fini (sabbie, spezzati ecc.), le successive permettono al prodotto buono di passare attraverso i fori predeterminati e le impurità grossolane alla fine del tamburo.
La scelta delle griglie viene fatta in funzione del prodotto e del tipo di scarto da separare.

Video funzionamento PRA
Video funzionamento
PRA

Pulitore rotante con aspirazione PRA

Legenda

1. Entrata prodotto con impurità

2. Uscita prodotto (by-pass)

3. Uscita fine impurità

4. Uscita prodotto pulito

5. Uscita prodotto pulito

6. Uscita grosse impurità

7. Uscita polveri

8. Uscita fine impurità

Costruzione

  • Carenatura aspirazione a pannelli in lamiera stampata zincata
  • Tramoggia di entrata prodotto
  • Presa aspirazione con posizionamento verticale o orizzontale
  • Serrande di regolazione flusso aria
  • Tramoggia di collegamento a tamburo rotante
  • Carenatura e montanti di supporto tamburo in lamiera stampata zincata
  • Porte laterali mobili dotate di maniglia e chiusura a chiave
  • Griglie in acciaio al carbonio
  • Inclinazione manuale del tamburo
  • Spazzole in nylon di pulitura griglie
  • Velocità di rotazione fissa
  • Convogliatore regolazione uscita grosse impurità, a regolazione "manuale"

Optional

  • Velocità rotazione tamburo "variabile"
  • Rulli in legno pulitura griglie
  • Inclinazione del tamburo motorizzata
  • Lastra antiusura polietilene
  • Convogliatore motorizzato
  • Quadro comando

Specifiche

Disponibile in varie dimensioni e modelli con portata in pulitura da 20 a 290 t/h (calcolata con grano ps 0,78 t/m3 - UR 14% Impurità 2%).
